کابل شیلددار چیست و چه کاربردی دارد؟

کابل شیلددار چیست و کاربرد کابل شیلددار

کابل های شیلددار (Shielded Cables) یکی از انواع مهم کابل ها در صنعت برق و الکترونیک هستند که نقش بسیار مهمی در کاهش نویزهای الکترومغناطیسی و افزایش ایمنی و پایداری سیستم های انتقال داده و توان ایفا می کنند. در این مقاله قصد داریم به معرفی کامل کابل های شیلددار، ساختار آن ها، تفاوت با کابل های بدون شیلد، کاربردها، مزایا، انواع مختلف شیلد و نکات مهم در انتخاب و نصب آن ها بپردازیم.

شیلد یا محافظ چیست؟

شیلد به لایه ای از فلز (معمولاً مس یا آلومینیوم) گفته می شود که به صورت نواری یا بافتی به دور هادی ها پیچیده یا بافته می شود تا از ورود یا خروج سیگنال های الکترومغناطیسی به داخل یا خارج کابل جلوگیری کند. این لایه باعث محافظت از کابل در برابر امواج مزاحم محیطی (نویز) و همچنین کاهش تشعشعات ناخواسته از خود کابل می شود.

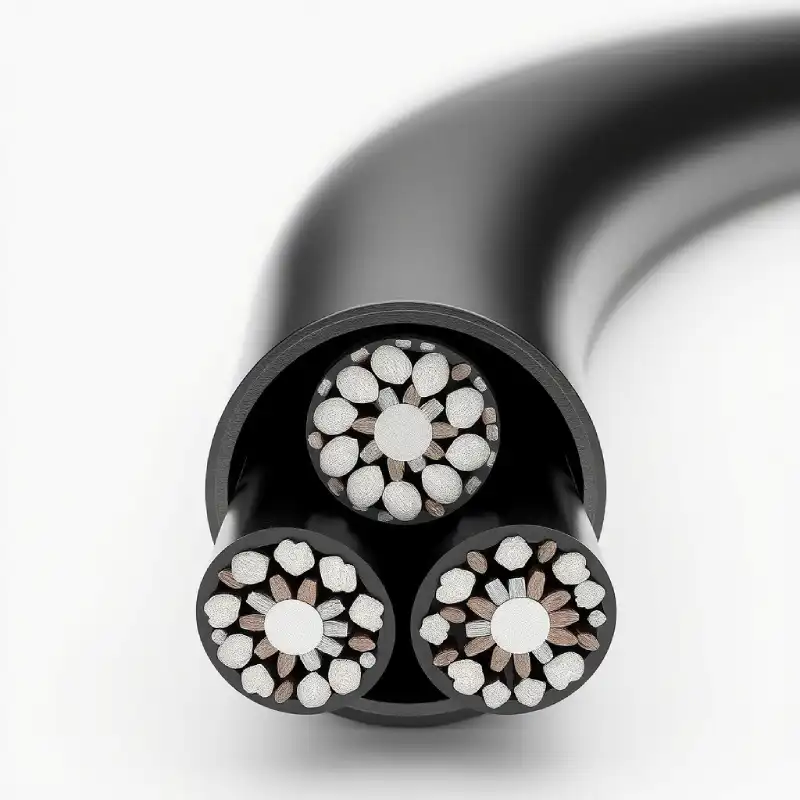

ساختار کلی کابل شیلددار

کابل های شیلددار از بخش های زیر تشکیل می شوند:

1. هادی (Conductor): معمولاً از مس یا آلومینیوم ساخته می شود و نقش انتقال جریان را دارد.
2. عایق (Insulation): هر هادی با لایه ای از عایق (PVC، XLPE و…) پوشانده می شود.
3. شیلد (Shield): این بخش می تواند از نوع فویلی، بافته شده، نواری یا ترکیبی باشد.
4. روکش خارجی (Outer Jacket): لایه نهایی که مجموعه را در برابر آسیب های فیزیکی و محیطی محافظت می کند.

انواع شیلد در کابل ها

شیلدها از نظر نوع ساخت به چند دسته اصلی تقسیم می شوند:

1. شیلد فویلی (Foil Shield):
   • لایه ای نازک از آلومینیوم همراه با یک لایه پلاستیکی (معمولاً پلی استر)
   • سبک و ارزان تر
   • مناسب برای کاربردهایی با فرکانس پایین تا متوسط

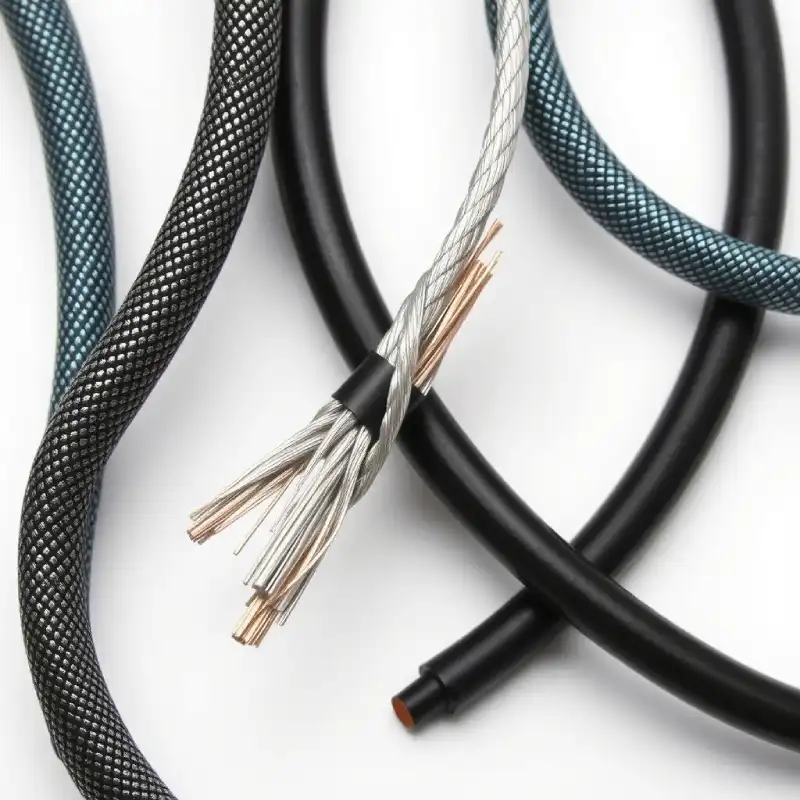

2. شیلد بافته شده (Braid Shield):
   • بافتی از رشته های نازک مسی یا آلومینیومی به شکل توری
   • پوشش دهی بین ۷۰ تا ۹۵ درصد
   • مناسب برای محافظت در برابر نویزهای فرکانس بالا
3. شیلد نواری (Spiral/Helical Shield):
   • رشته های فلزی به صورت مارپیچ دور کابل پیچیده شده اند
   • انعطاف پذیرتر از نوع بافته شده
   • محافظت متوسط
4. شیلد ترکیبی (Combination Shield):
   • ترکیبی از شیلد فویلی و بافته شده برای محافظت مضاعف
   • در کاربردهای حساس مانند صوت و تصویر حرفه ای استفاده می شود

تفاوت کابل شیلددار و بدون شیلد

کاربردهای کابل شیلددار

1. سیستم های کنترل صنعتی: انتقال سیگنال های فرمان و داده بدون اختلال
2. تجهیزات صوتی و تصویری: جلوگیری از ایجاد نویز در کیفیت صدا و تصویر
3. شبکه های کامپیوتری (FTP، STP): انتقال پایدار اطلاعات در سرعت های بالا
4. تجهیزات پزشکی: اطمینان از انتقال دقیق داده ها و جلوگیری از تداخل با دیگر تجهیزات
5. پروژه های مخابراتی و فرکانس بالا: جلوگیری از افت کیفیت سیگنال
6. سیستم های ابزار دقیق: تضمین دقت و صحت سیگنال های اندازه گیری

مزایای کابل های شیلددار

• کاهش نویزهای محیطی (EMI/RFI)
• افزایش ایمنی در انتقال اطلاعات
• کاهش خطر تداخل متقابل سیگنال ها (Crosstalk)
• بهبود عملکرد سیستم های حساس

معایب و محدودیت ها

• هزینه بالاتر نسبت به کابل های معمولی
• نصب پیچیده تر به خصوص در اتصال به زمین (Earthing)
• وزن بیشتر در برخی مدل ها

اصول نصب کابل شیلددار

1. اتصال مناسب شیلد به زمین: شیلد باید به درستی در یک یا هر دو انتهای کابل به سیستم زمین متصل شود تا اثر حفاظتی آن کامل شود.
2. عدم قطع شیلد در طول مسیر: در هنگام عبور کابل از تابلو یا جعبه تقسیم، شیلد باید پیوسته بماند.
3. استفاده از کانکتورهای مخصوص: برای حفظ شیلد در نقاط اتصال

کدام شیلد برای چه کاری مناسب است؟

• برای نویزهای بالا (موتورهای صنعتی، اینورترها): شیلد بافته شده یا ترکیبی توصیه می شود.
• برای نویزهای کم تا متوسط (داده های دیجیتال): شیلد فویلی کفایت می کند.
• برای کارهای صوتی حرفه ای (استودیوها): شیلد ترکیبی بهترین انتخاب است.

کابل های شیلددار در صنعت برق ایران

در ایران شرکت های زیادی مانند سیم و کابل البرز، سیمیا، و مغان تولید انواع کابل های شیلددار را با کیفیت های مختلف انجام می دهند. این کابل ها اغلب در پروژه های حساس صنعتی، مخابراتی و پزشکی به کار می روند.

نکات مهم در خرید کابل شیلددار

• بررسی گواهینامه ها و استانداردها (مانند ISIRI، IEC)
• تطابق با شرایط محیطی پروژه
• انتخاب نوع شیلد بر اساس سطح نویز محیط
• دقت در مشخصات فنی مانند سطح مقطع، نوع هادی، و روکش

جمع بندی

کابل های شیلددار نقش کلیدی در حفظ کیفیت سیگنال و جلوگیری از اختلالات الکترومغناطیسی دارند. در محیط های صنعتی و حساس، استفاده از این نوع کابل به یک ضرورت تبدیل شده است. شناخت انواع شیلد، نحوه عملکرد آن ها و اصول نصب صحیح، به مهندسین و تکنسین ها کمک می کند تا بهترین انتخاب را داشته باشند.

در نهایت، اگر پروژه ای با حساسیت بالا دارید یا در محیطی با نویز الکترومغناطیسی زیاد فعالیت می کنید، کابل شیلددار گزینه ای هوشمندانه و مطمئن است.
